Ca reactor


”ダブルチャンバー” ｵﾘｼﾞﾅﾙ Caﾘｱｸﾀｰです！

NEW

CO2リサイクルＣaリアクター

・水槽内PH低下抑制

・炭素の混入抑制

・CO2ガスの経済性


Caメディア付属
CR-400DR
(100-400L対応)		 CR-800DR
(400-800L対応)		 CR-1200DR
(600-1200L対応)

PRS CO2 recycle Caﾘｱｸﾀｰ概要



※従来タイプCR-400D‧CR-800D‧CR-1200Dをリサイクル仕様に変更可能（PRSで修理変更）
※PRS PO4リダクターはATI Phosphat stopと併用をお勧め致します

　

PRS Caﾘｱｸﾀｰ概要



PRS CR-400D

各部名称

A : ファーストステージ(FS)
B : セカンドステージ(SS)
C : CO2カウンター
D : CO2ガス入口
E : ＰＯ４リダクター（ｵﾌﾟｼｮﾝ)
F : 給水口

G : 出水口
Ｈ : 循環ポンプ(ﾌｧｰｽﾄｽﾃｰｼﾞ)

 I : PHエレクトロード取付口
J : 圧力リリースバルブ

K : スポンジ

付属品

1 : 出水用チューブ（黒）1.5m

2 : 出水用チューブ取付ホルダー

3 : 出水用流量調整バルブ

4 : 海水入水用チューブ（黒）1.5m
5 : 圧力リリース用チューブ(赤)1.5m
6 : 取扱説明書/ 保証書

Caﾘｱｸﾀｰの特徴

PO4ﾘﾀﾞｸﾀｰ
PO4ﾘﾀﾞｸﾀｰ（S)　CROF \8,500(ｵﾌﾟｼｮﾝ）
PO4ﾘﾀﾞｸﾀｰ（L)　CROF-L \10,500(ｵﾌﾟｼｮﾝ）

PO4ﾘﾀﾞｸﾀｰｾｯﾄ例

カルシウム溶解の際、 同時に生成されるPＯ4をフォスフェイトの使用で取り除き クリーンなカルシウムだけを水槽内に供給する事が出来きます。（ｶﾙｼｳﾑに含まれているPＯ4の量はｶﾙｼｳﾑﾒﾃﾞｨｱにより異なります）。






圧力ﾘﾘｰｽﾊﾞﾙﾌ
ﾞ



Caリアクターは、CＯ2ガスの供給・循環ポンプ使用・ 強制的な海水の供給などにより、ステージ内の圧力が高圧になる場合が有ります。 この圧力バルブはステージ内圧力が 約0.05Mpaで動作する様設計されています。リリース（開弁）側を耐圧チューブでロカ槽内に戻す事により安全に使用する事が出来ます。 （圧力バルブ内の弁はセラミックを使用・バネはSUS304にコーティングしたものを使用している為、サビへの影響が少ない）


循環ﾎﾟﾝﾌﾟ
 ポンプの循環は、ステージの上側から吸込み、下側から吐き出す構造を取り入れている為、ポンプへのCaの巻き込みが無く、最後までCaを溶解する事が出来ます。

ﾎﾟﾝﾌﾟｶﾞｰﾄﾞ
 循環ポンプに専用のﾎﾟﾝﾌﾟｶﾞｰﾄﾞを使用している為、ポンプハウジングからの水漏れが有りません。





巻き込み防止ｽﾎﾟﾝｼﾞ
ファーストステージ上下側 とセカンドステージ下側の3ヶ所にカルシウムメディアのポンプへの巻き
込みによるトタブルを防ぐ為スポンジを取り付けてあります。

　

ｴﾚｸﾄﾛｰﾄﾞ取付口
Phエレクトロードを使用する事が出来ます。
(Phｴﾚｸﾄﾛｰﾄﾞ寸法　：　Φ10〜Φ12.5)
Φ12.5〜Φ14.5のPhエレクトロードをご使用の
際は、専用の穴付ゴムスリーブをご使用くださ
い。（ｵﾌﾟｼｮﾝ \150)

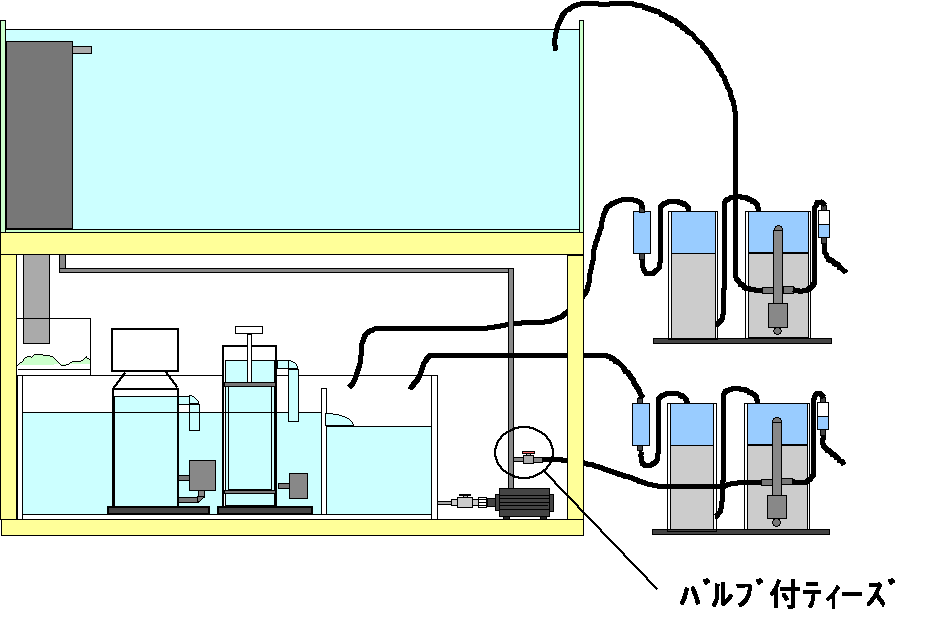

Caﾘｱｸﾀｰのｾｯﾄ位置

ﾊﾞﾙﾌﾞ付ﾁｰｽﾞが無い場合

Caリアクター の位置は、自然落下により、 リアクター内に海水を供給する為、Ca出水口を ロカ槽水面より上にでセットしてください。また、 海水吸入チューブの異物の混入に注意してください。異物の混入で海水がCaリアクター内に流れ込まない場合が有ります。










ﾊﾞﾙﾌﾞ付ﾁｰｽﾞが有る場合

Caリアクターの位置は、基本的に制限は有りません。バルブでCaリアクター内への海水量を調節してください。

ﾊﾞﾙﾌﾞ付ﾁｰｽﾞ(ｵﾌﾟｼｮﾝ)

PRSCaﾘｱｸﾀｰ仕様/価格
モデル

PRSCR-400D

PRSCR-800D

PRSCR-1200D

ﾌｧｰｽﾄｽﾃｰｼﾞ

φ70

φ90

φ120
ｾｶﾝﾄﾞｽﾃｰｼﾞ

φ60

φ80

φ100
ﾌｯﾄﾍﾞｰｽ寸法(mm)

L255 x D170 x H455

L295 x D185 x H550

L345 x D215 x H555
概略図 PDF PDF PDF
最大ｶﾙｼｳﾑ量 FS 0.6L FS 1.6L FS 3.0L
SS 0.4L SS 1.2L SS 2.0L

適応水量

 100L〜400L 400L〜800L 600L〜1200L
循環ﾎﾟﾝﾌﾟ MJ-500 MJ-750 MJ-1000
ﾎﾟﾝﾌﾟ電圧(V) AC100V 50/60Hz
※カルシウム溶解量は、CO2の使用量及び使用するカルシウムメディアにより異なります。水槽内のカルシウム量をテ
    スターで測定し適正なカルシウム量の添加をお勧め致します。（天然海水 ： 1350mg/l）
※当社では、CO2ボンベ・レギュレーター・エレクトロードﾞの取扱いは有りません。

ﾘｱｸﾀｰの形状及び仕様、その他の付属部品等は予告無しに変更する場合が有ります。
