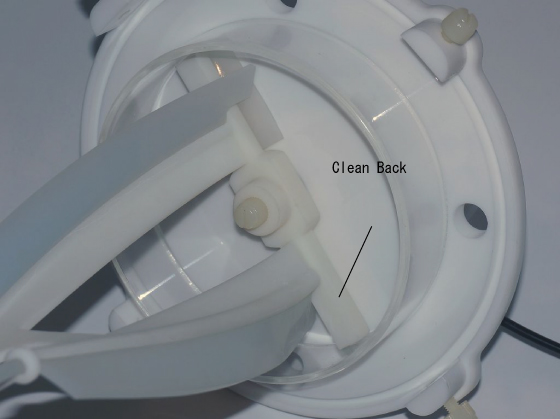

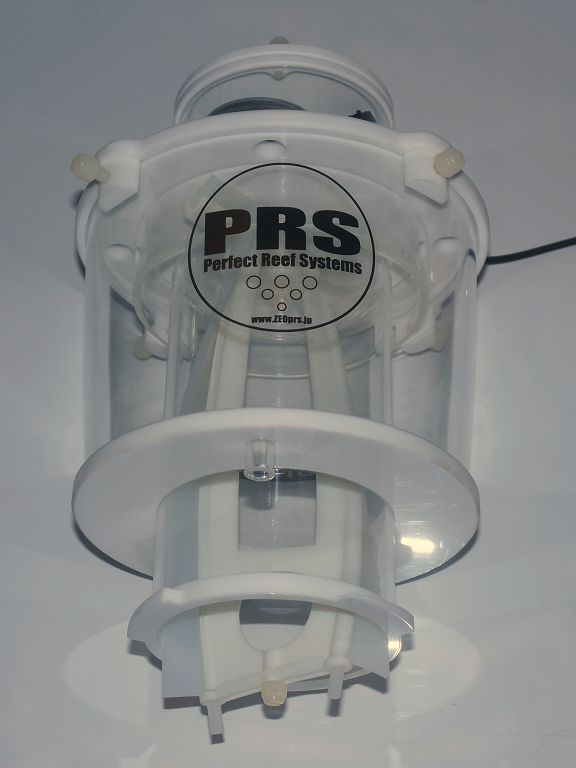

Suction Cup Cleaner (Option)
|
Spiral Silicone blade |
|
|
|
|

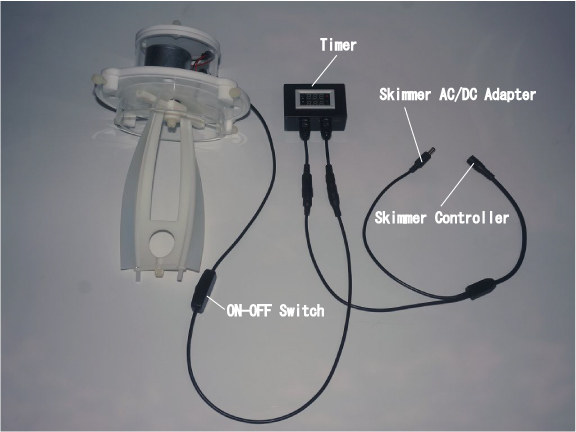

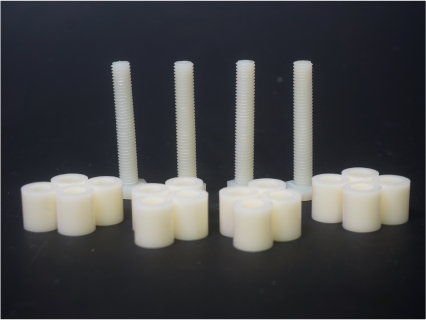

Set Parts |
|
| １．ｻｸｼｮﾝｶｯﾌﾟｸﾘｰﾅｰのﾌﾞﾚｰﾄﾞを清掃る際、ﾓｰﾀｰ・ｺｰﾄﾞ等への海水・清掃水の侵入を防止する為、防水機能を高めていますが長時間 |
| の浸漬は避けてください。”Splash Proof”でご使用ください。 |
| ２．ﾓｰﾀｰの回転は、付属ﾀｲﾏｰで制御しますが、連続運転による発熱・ﾓｰﾀｰの寿命等を避ける為、最大1分以内でご使用に成る事をお |
| 勧め致します。 |
| Skimmer参考選定方法 | |
| Skimmerを選定するに当たり、世界中のｱｸｱリストの経験値や実績また専門知識のある者などから海水生物 | |
| を飼育する際に下記の２点について理想値を提唱しています。これは様々な飼育環境で異なるものと考えます | |
| ので、参考値としてユーザー様の水槽で検討してください。 | |
| １．理想循環ﾎﾟﾝﾌﾟ水量 L/h （総水量が１時間に何回転するか） | |
| ２．理想Skimmer循環水量 L/h (Skimmer本体の循環水量） | |
| 1.理想循環ﾎﾟﾝﾌﾟ水量 L/h | |
| ﾑｾｷﾂｲ中心水槽 | 4回転 〜 6回転 |
| 魚中心水槽 | 2回転 〜 3回転 |
| 例 ： 総水量240Lでﾑｾｷﾂｲ中心の水槽の場合、960L/h〜1,440L/h 魚中心の水槽の場合480L/h 〜 | |
| 720L/hが理 想とされています。 この水量はﾎﾟﾝﾌﾟ名盤、ﾎﾟﾝﾌﾟ揚程表のみから算出した水量では | |
| なく実際の水槽に戻ってくる水量です。 循環ﾎﾟﾝﾌﾟは揚程だけではなく配管ｻｲｽﾞ・ｸｰﾗｰ・殺菌灯・ | |
| その他機器・配管ｴﾙﾎﾞ使用数量で大きく変化致します。 大よそ1/3 〜 1/6しか戻ってこない例も | |
|
多く、実際の循環水量を確認する事をお勧め致します |
|
| ﾑｾｷﾂｲ中心水槽 | |
| 循環ﾎﾟﾝﾌﾟ 6回転を選定 | 6回転 X 240L = 1440L/h |
| 実際のﾎﾟﾝﾌﾟ循環能力を1/6とする | 1440L/h X 6 = 8680L/h |
| ﾎﾟﾝﾌﾟ選定 | 10000L/hﾎﾟﾝﾌﾟ |
| 魚中心水槽 | |
| 循環ﾎﾟﾝﾌﾟ 3回転を選定 | 3回転 X 240L = 720L/h |
| 実際のﾎﾟﾝﾌﾟ循環能力を1/6とする | 720L/h X 6 = 4320L/h |
| ﾎﾟﾝﾌﾟ選定 | 5000L/hﾎﾟﾝﾌﾟ |
| 太文字の水量が実際の理想ﾎﾟﾝﾌﾟ循環水量です | |
| 2.理想Skimmer循環水量 L/h （ﾎﾟﾝﾌﾟ循環水量の半分が理想とされています） | |
| ﾑｾｷﾂｲ中心水槽 | |
| Skimmer循環水量 | 1440L/h / 2 =720L/h |
| 魚中心水槽 | |
| Skimmer循環水量 | 720L/h / 2 =360L/h |
| 以上が理想とされている循環水量におけるSmimmerの選定です。 | |
| この選定は、240Lの水槽（120cm x 45cm x 45cm)で6回転（1440L/h)させた場合、Skimmerの大き | |
| さは、半分の720L/hのSkimmerの大きさが理想と言う事になります。雲海1000は、1000L/hで安定し | |
| た能力が有ります。 | |
| よって、約350L水槽まででも十分な能力でご使用になれます。 | |
| 水槽の環境で大きく異なる事は当然です。また水槽の循環水量は1回転で十分だとお考えの場合はSkimmerの | |
| 循環水量は半分でOKですので、1時間に1000L/h能力がある雲海1000は、2000L水槽まで対応出来ると言う事になります。 | |
| 雲海 1000の特徴
|
||||||||
１．Inlet Water Control |
||||||||
|
||||||||
| Inlet Water Controlとは、ベンチュリーから入水する海水量とエアー量のバランスを調整する事が出来ると言う事です。実はSkimmer | ||||||||
| はこの”海水量とエアー量のバランス” がSkimmerの能力を最大で使用する上で一番重要です。このバランスが悪いと、エアーがサンプ槽 | ||||||||
| に出てきたり,これを押さえる為に能力を下げるなどで対応するしかありません。 | ||||||||

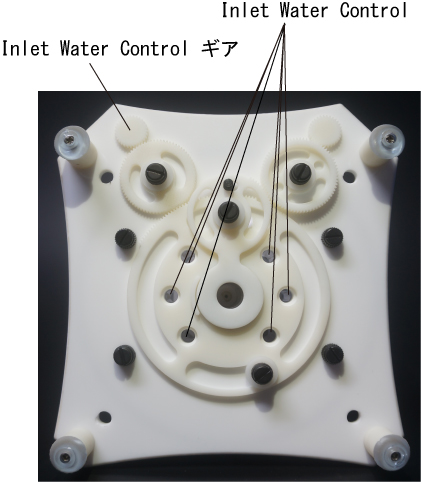

| 写真の様にSkimmerの裏側に6個所の穴が有ります。この穴は、ニードルハウジングにつながっていてニードルが回転する際、海水だけを | ||||||||
| 吸込む様になっています。つまり、ベンチュリーから吸込む海水量とエアー量はポンプの回転数毎に一定です。これを海水だけ吸込む事で | ||||||||
| 海水量とエアー量のバランスを変え、個々の環境に合った最適な安定したアワの状態を作る事が出来ます。 | ||||||||

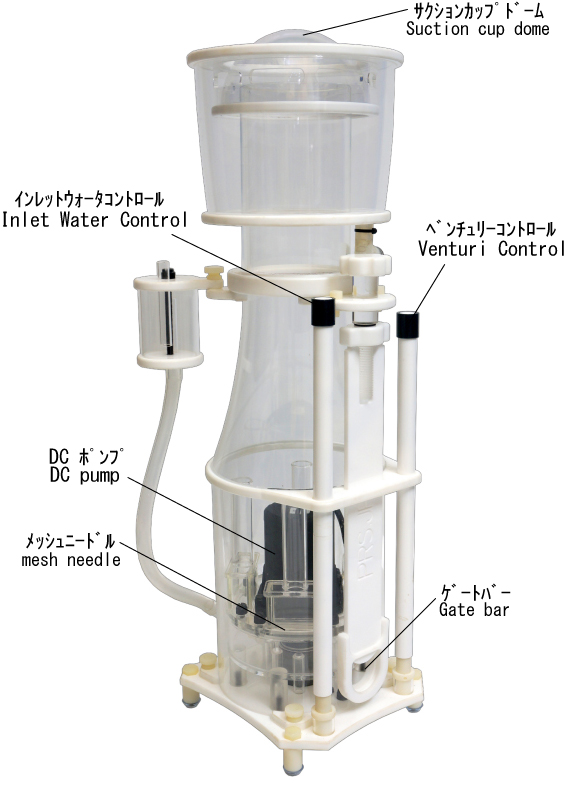

| 調整方法は、本体写真左側のInlet Water Control Barで調整してください。”O”方向に回すと海水が多く入り込み、逆で少なく成ります | ||||||||
| ２．Venturi Control | ||||||||
|
|
||||||||
| Venturi Controlとは、全てのSkimmerはエアーをベンチュリーを通して吸込みます。その際 ベンチュリーの内径寸法 は様々な水質環境 | ||||||||
| で 安定したエアーを作り、Skimmerの能力を最大で使用する上で１．と同様にとても重要です。 | ||||||||

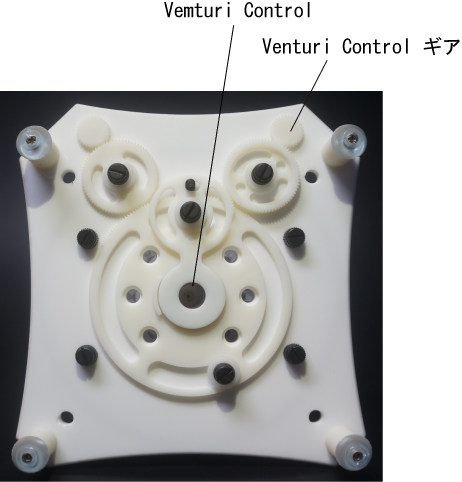

| 写真の様にSkimmerの裏側中央のベンチュリーにベンチュリー径を調整するゲートが付いています。このゲートを開閉する事で最適なベ | ||||||||
| ンチュリー径を作る事が出来ます。 | ||||||||
| 調整方法は、本体写真右側のVenturi Control Barで調整してください。”O”方向に回すとベンチュリー径が最大になり、逆で最小になります | ||||||||
| ３．メッシュニードル | ||||||||

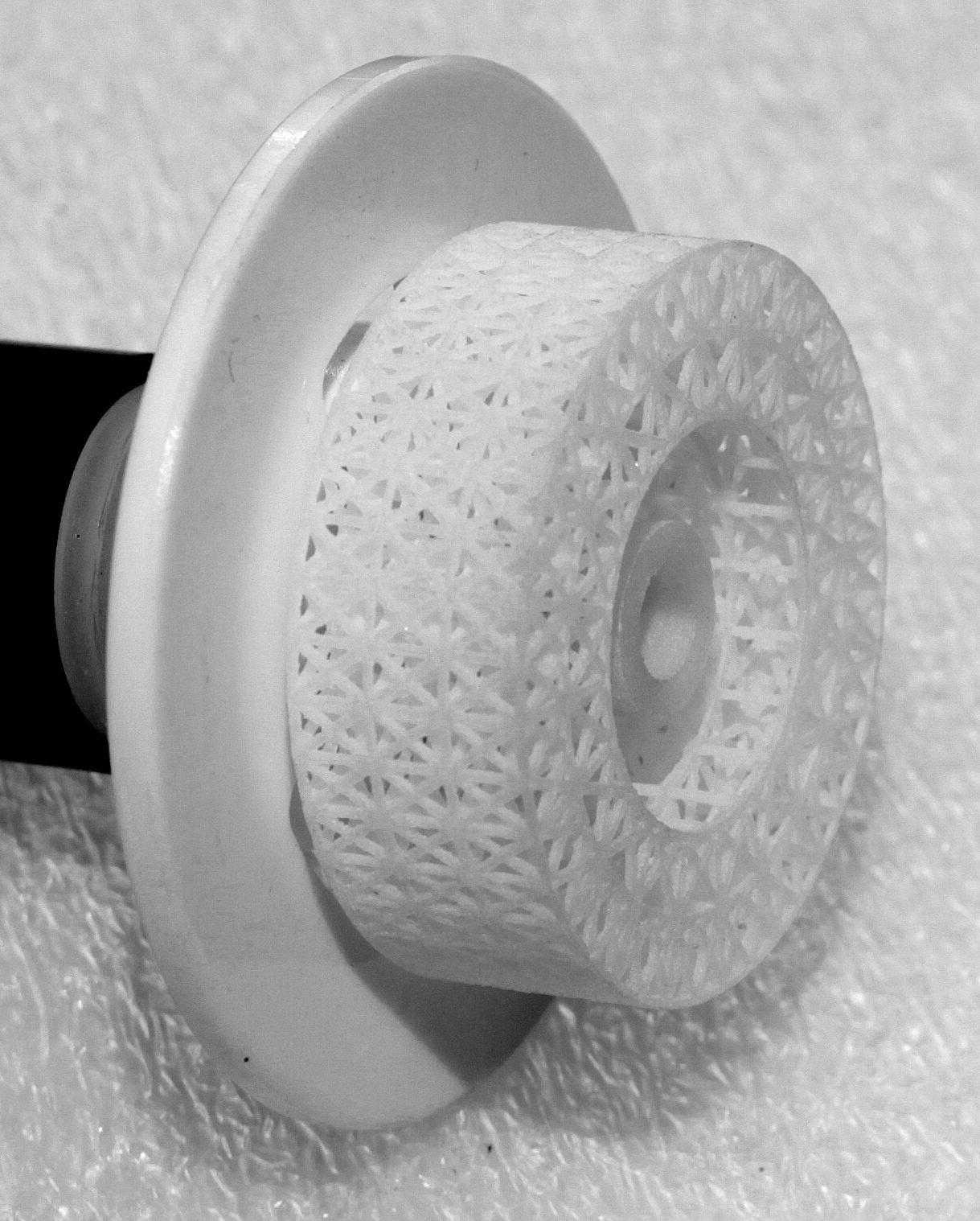

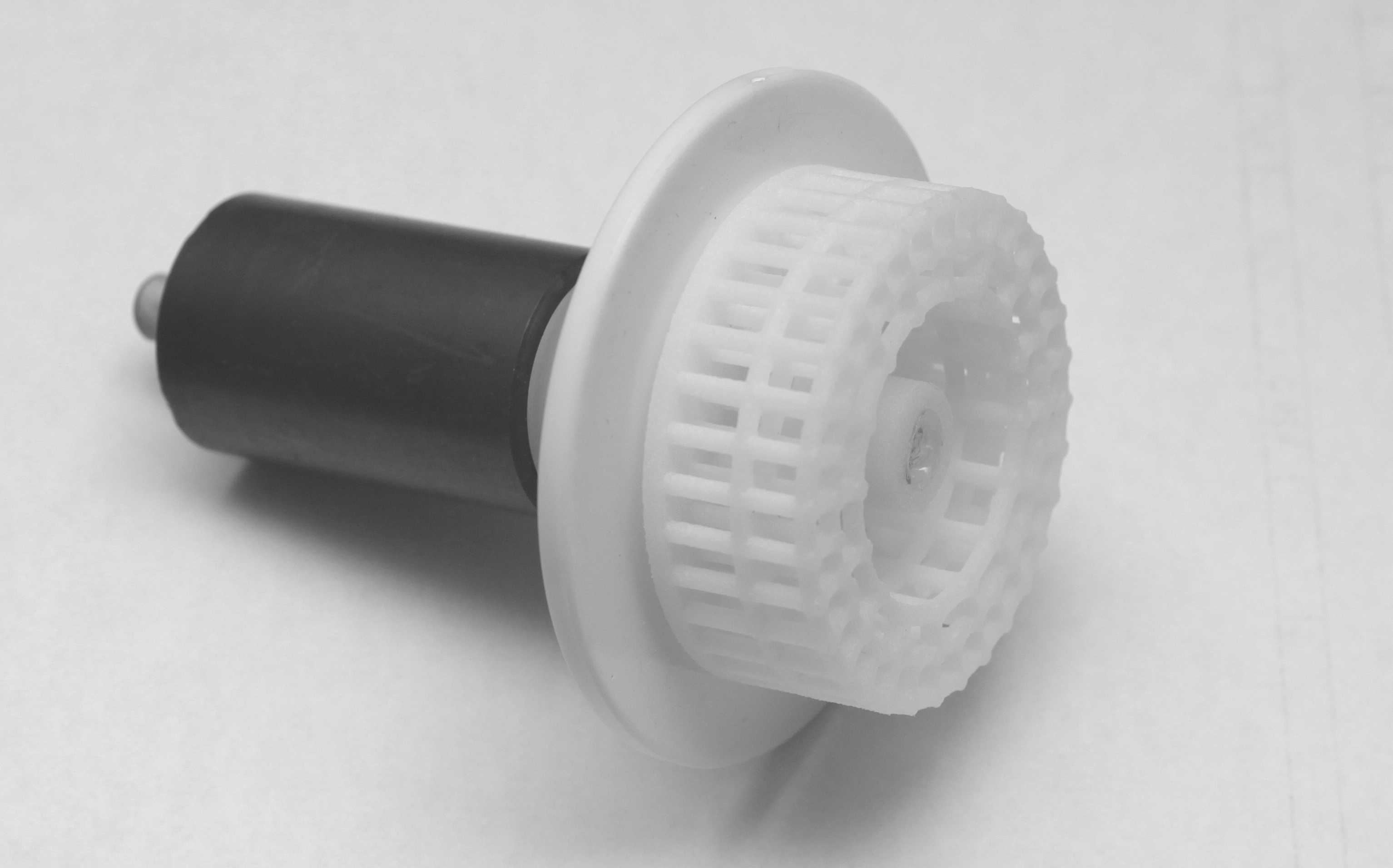

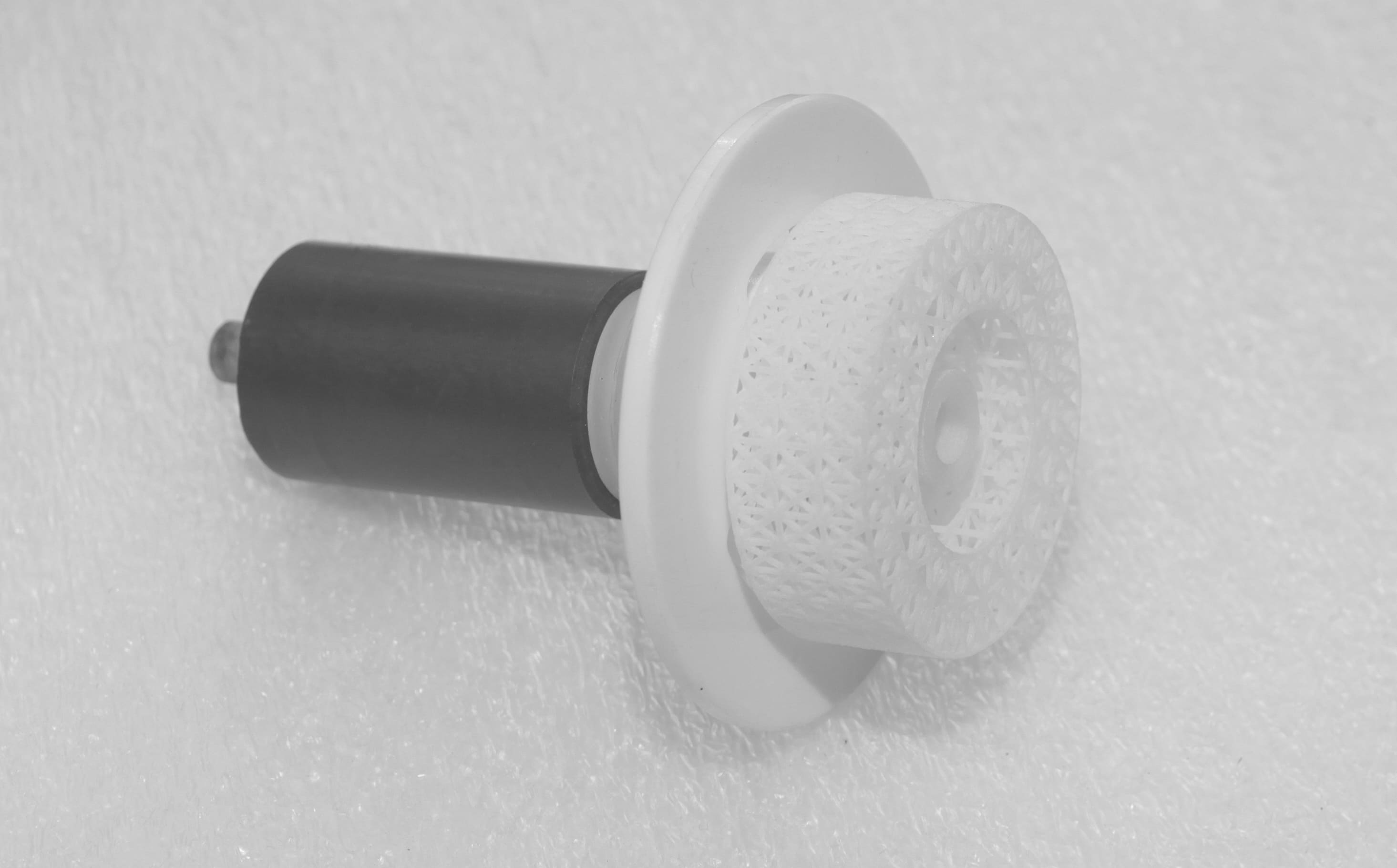

 Mesh Needle A Φ46 |
 |
 |
||||||
 Mesh Needle B Φ48 |
 |
|||||||
 Mesh Needle C Φ47 |
 |
|||||||
| 雲海は当社設計・開発・製作のメッシュニードルを使用しています。その為、ピンタイプのニードルに比べ非常にアワが細かくスキミング | ||||||||
| 効果が非常に高いです。雲海と言う名前はこのアワが非常に細かく、Inlet Water Control やVenturi Controlでいかにも雲海の様な状況を | ||||||||
| 作り出すことが出来ることからから命名しました。 | ||||||||
|

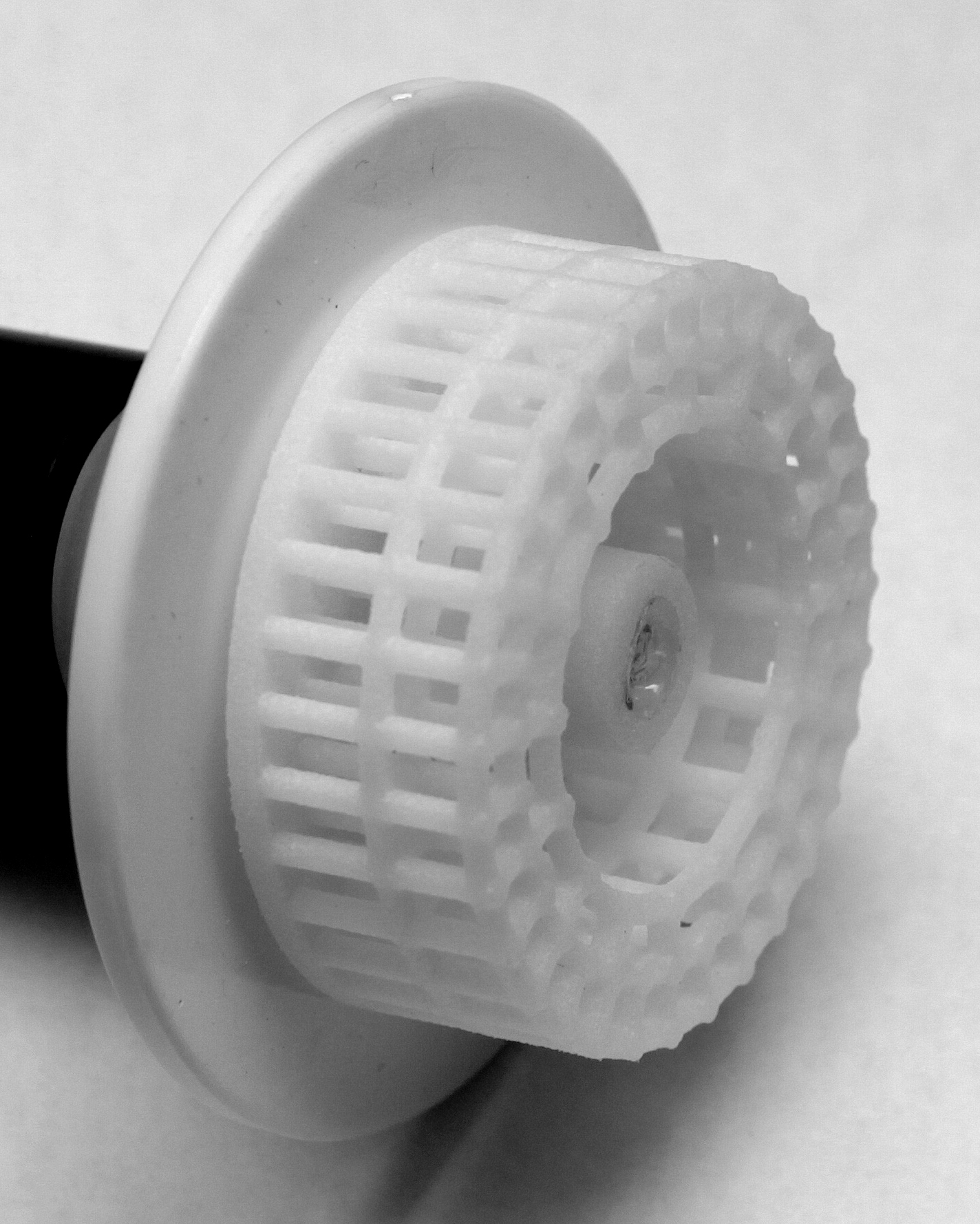

UNKAI 1000用のMesh Needleは2タイプ有ります。ﾆｰﾄﾞﾙ内に異物等が頻繁に入り込んでしまう場合、Mesh Needle Bをご使用くだ |
||||||||
|
さい。遠心力を増す為、Mesh Needleの外径をΦ48に成っています。当社ﾃｽﾄでは、Mesh Needle AとMesh Needle Bでのｱﾜの細か |
||||||||
|
さ・ﾊﾟﾌｫｰﾏﾝｽ等に違いは見られませんでした |
||||||||
|

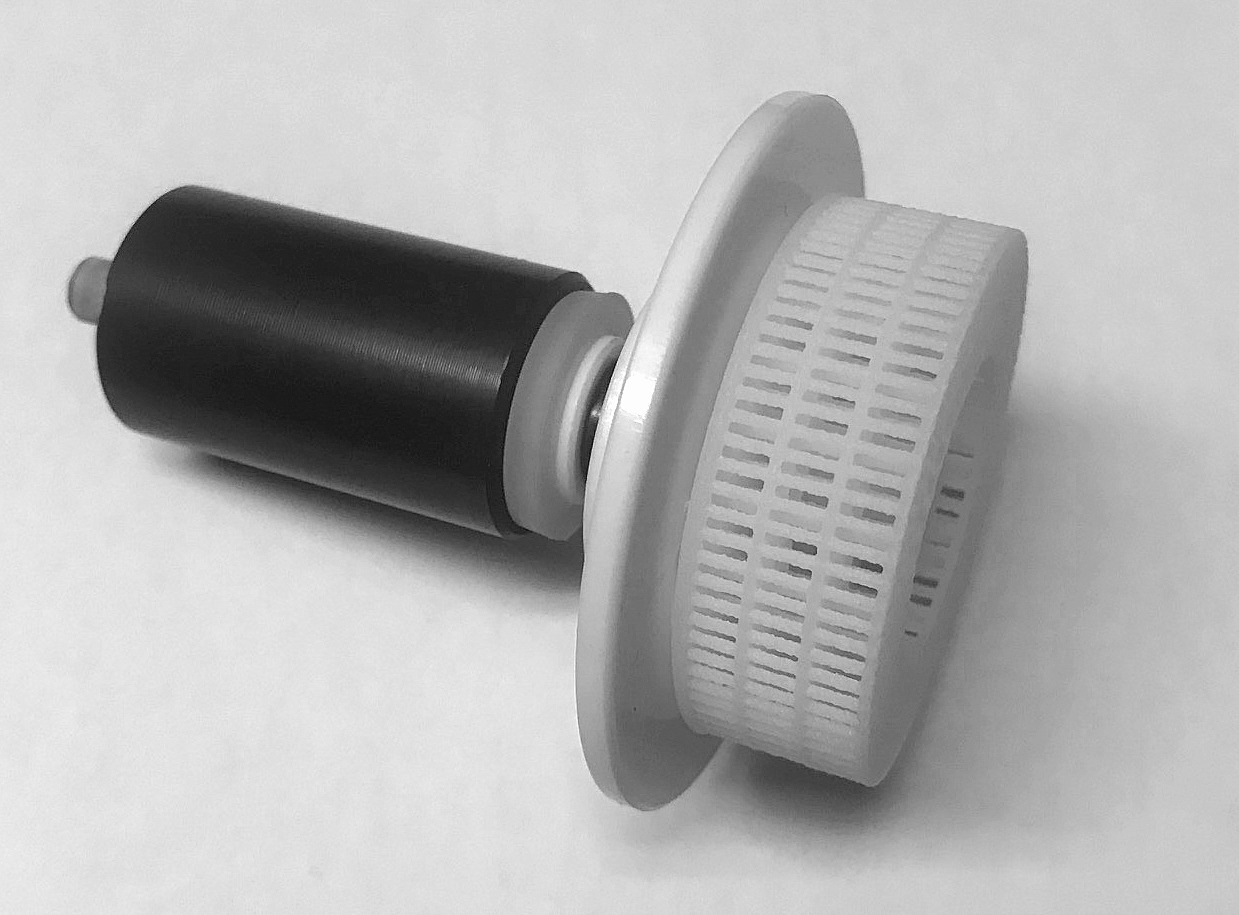

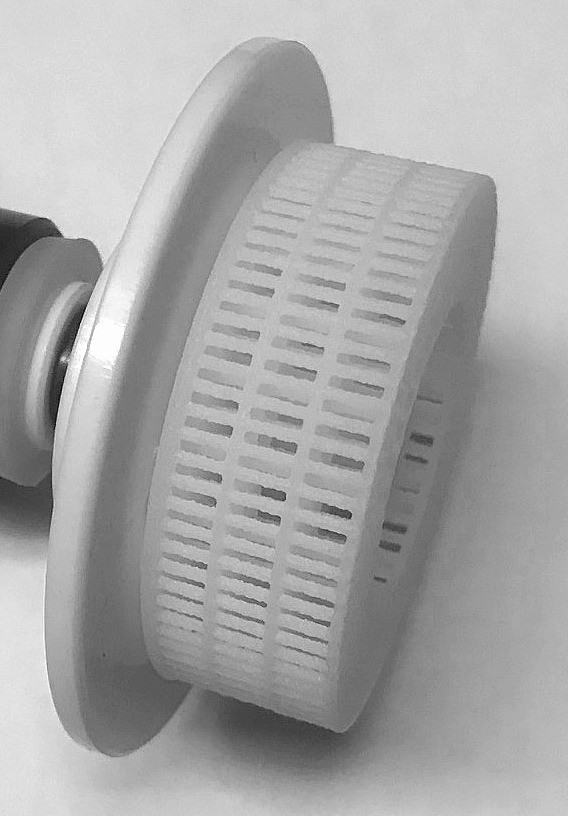

Mesh Needle Cを新しく作成致しました。更に細かいアワを作りだします |
||||||||
|

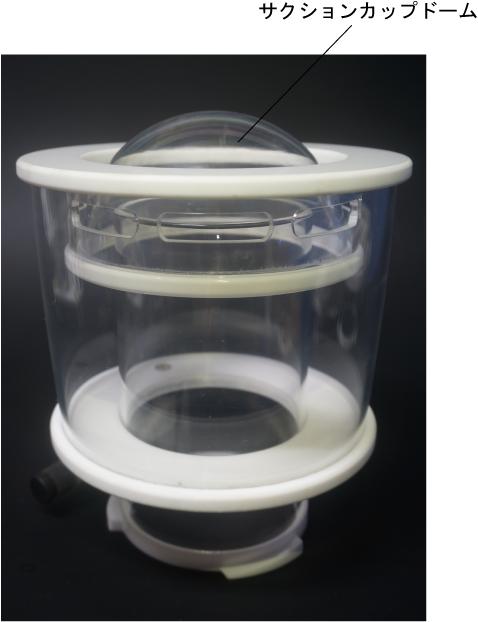

４．サクションカップドーム |
||||||||
|
|
||||||||
| サクションカップのフタをドーム状にしました。これによりサクションカップに上がってくるアワがフタの内側に付着しにくく、スムーズにアワが排出 | ||||||||
| されます。 | ||||||||
|

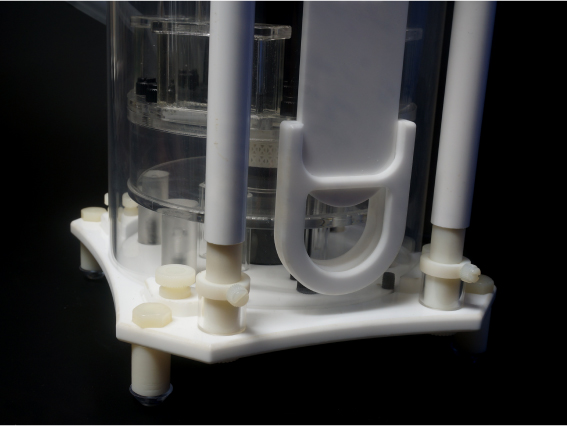

５．ゲートバー |
||||||||
|
||||||||
| Skimmerの本体から従来のエルボー・パイプ・バルブ等を取外し、ゲートバー式にしました。これにより更に小スペースな設計と成り、サンプ槽へ | ||||||||
| のセッティングが容易になります。 | ||||||||
|

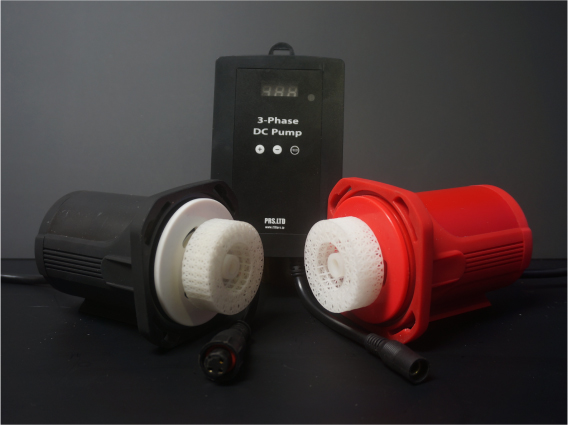

６．DCポンプ |
||||||||
|
|
||||||||
| PRSで先日発売したDCポンプを雲海専用でアレンジしたDCポンプを使用しています。これによりポンプ側での出力調整も出来、様々な水質環 | ||||||||
| 境・サンプ水位で安定した対応を作る事が出来ます。 | ||||||||
|
|
||||||||
|
||||||||
|
||||||||
|
||||||||
| ”雲海は次世代Skimmer”です。Skimmerの新規導入・入れ替えをご検討しているユーザー様 | ||||||||
| 是非この次世代Skimmer”雲海”の能力を実感してみてください | ||||||||
|
|
||
|
|
|
|
|

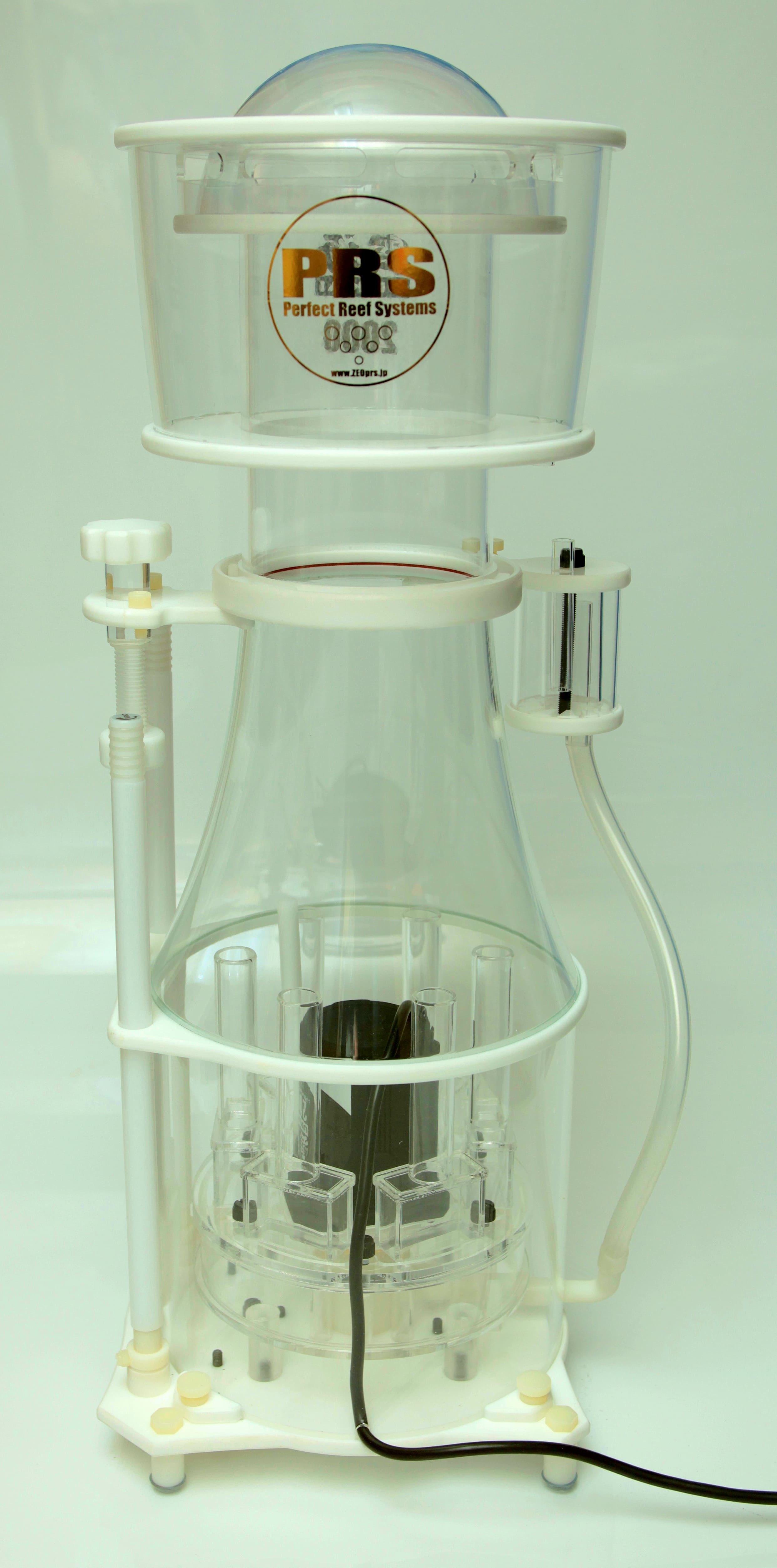

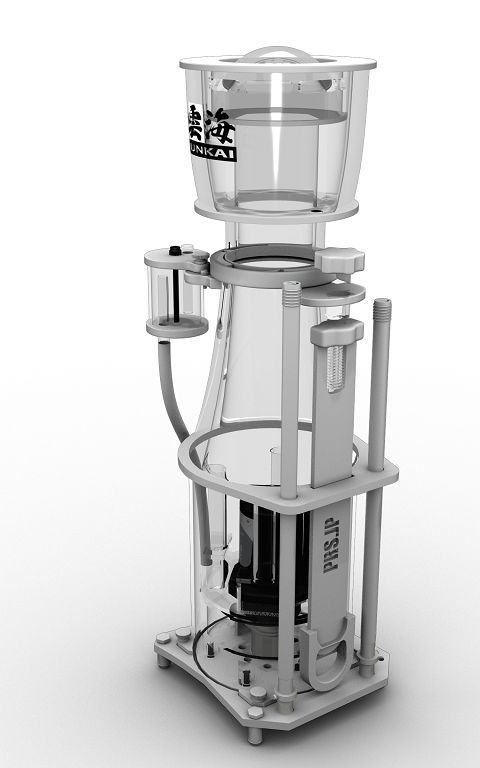

White Color |

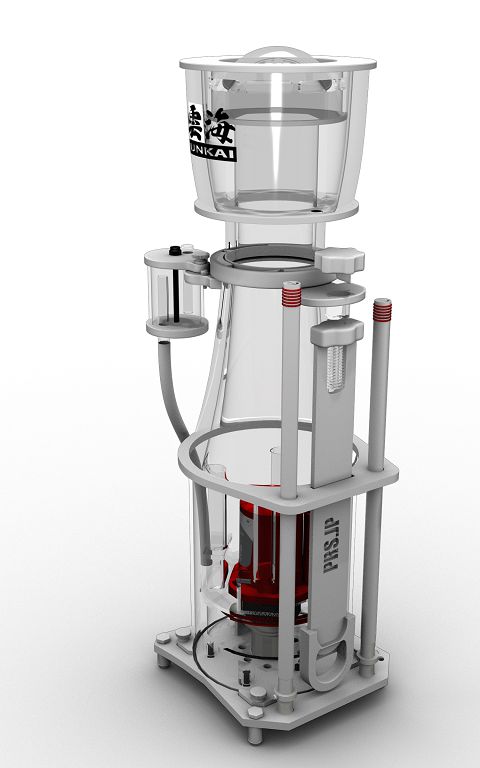

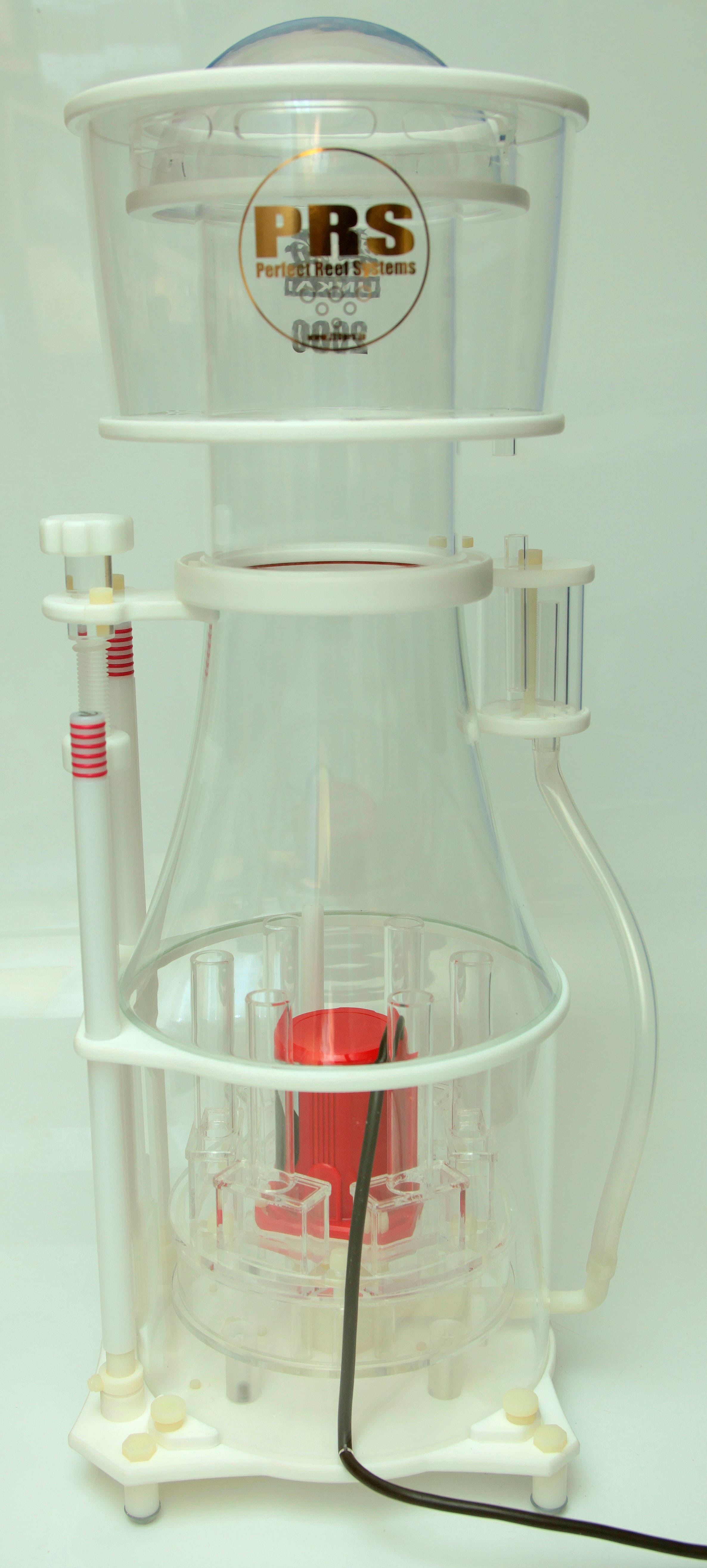

Red Color |
|
|
|
||
|

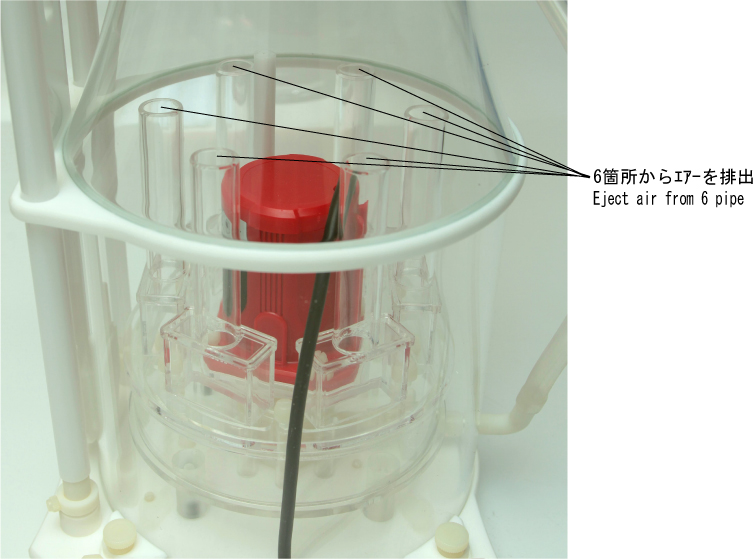

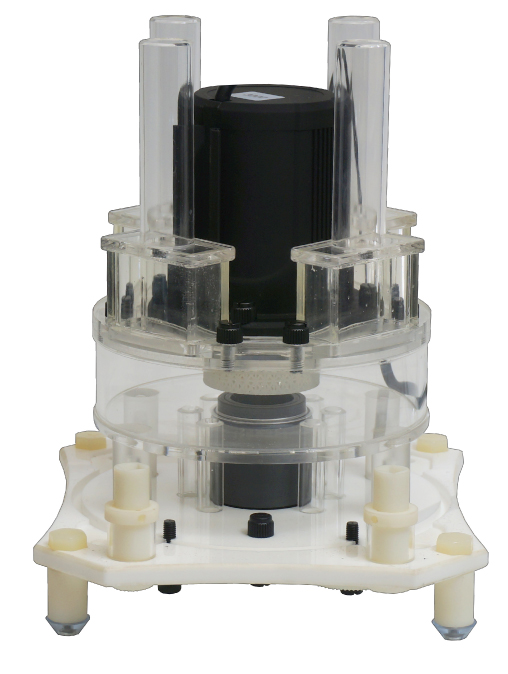

Skimmer 内部 inside Skimmer |
||
|
|
||
|
|
 |
|
|

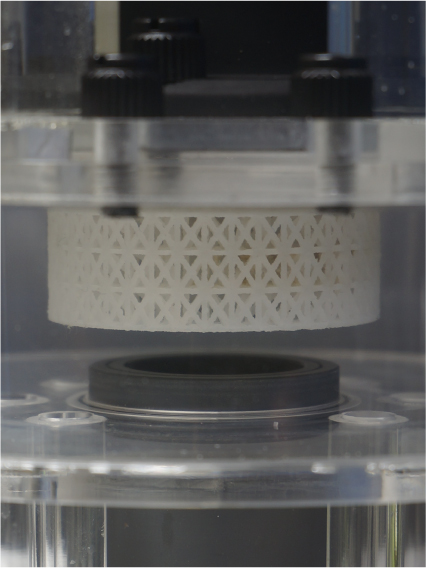

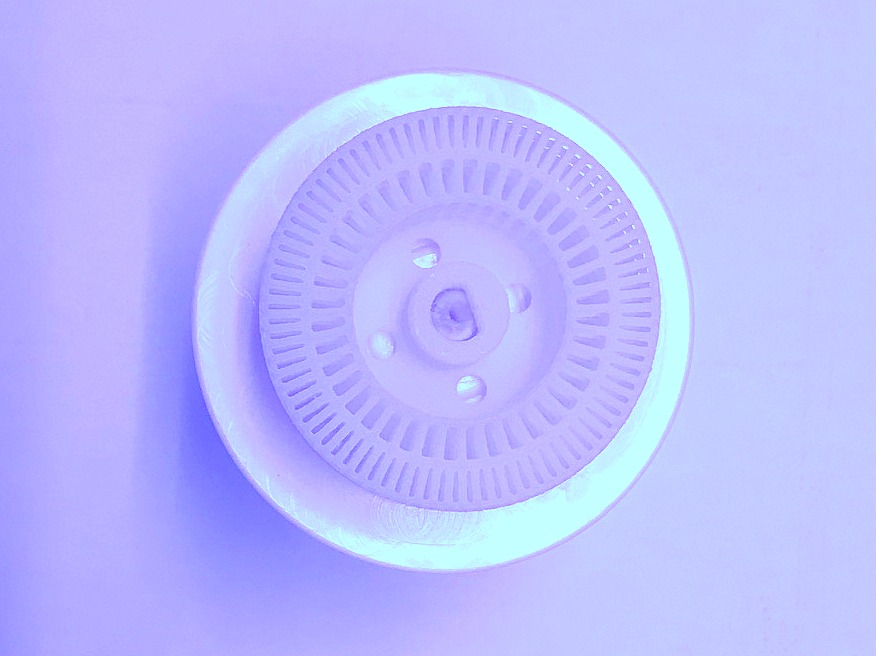

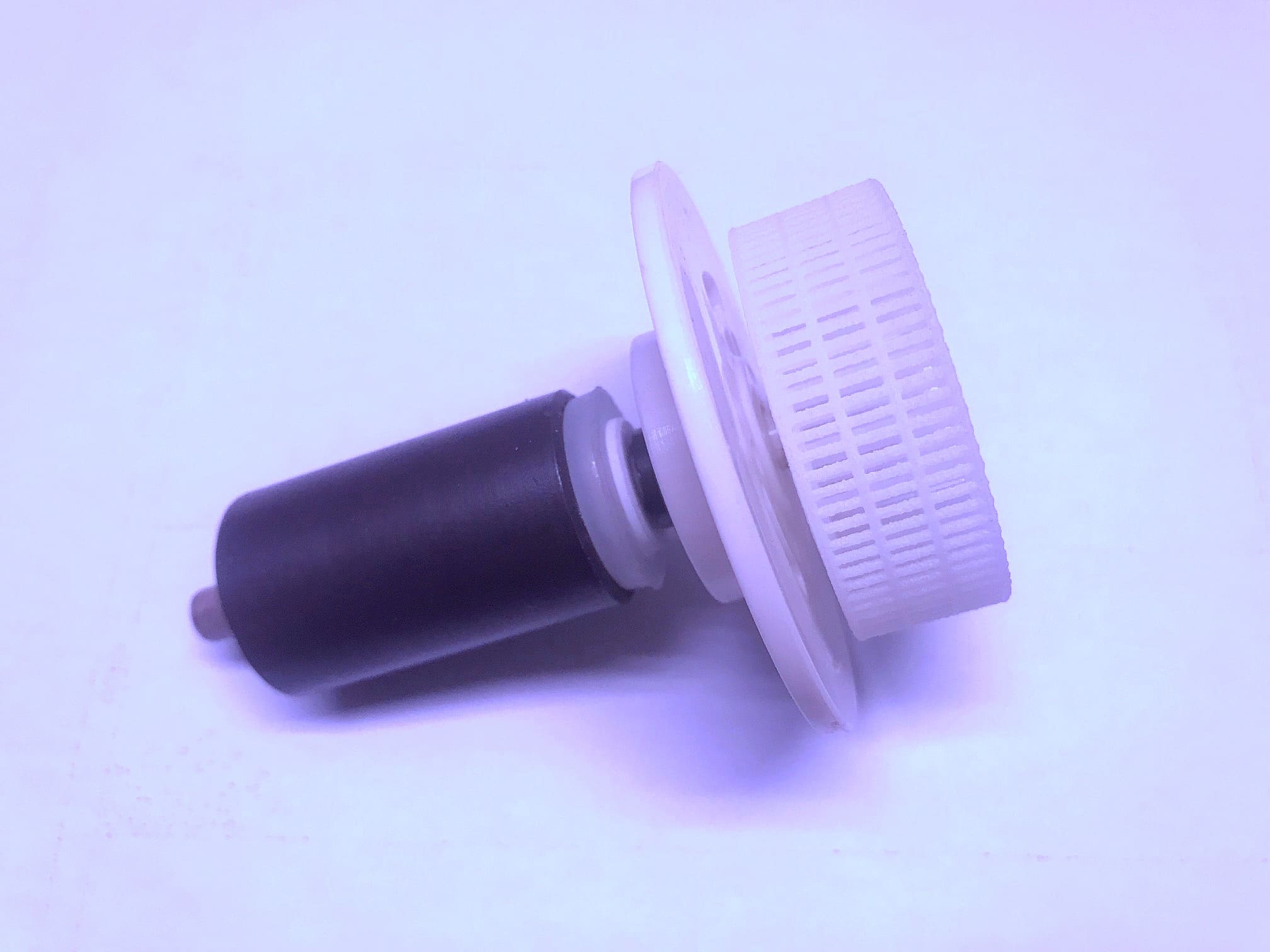

Needle Φ49 |
||
|
|
||
|

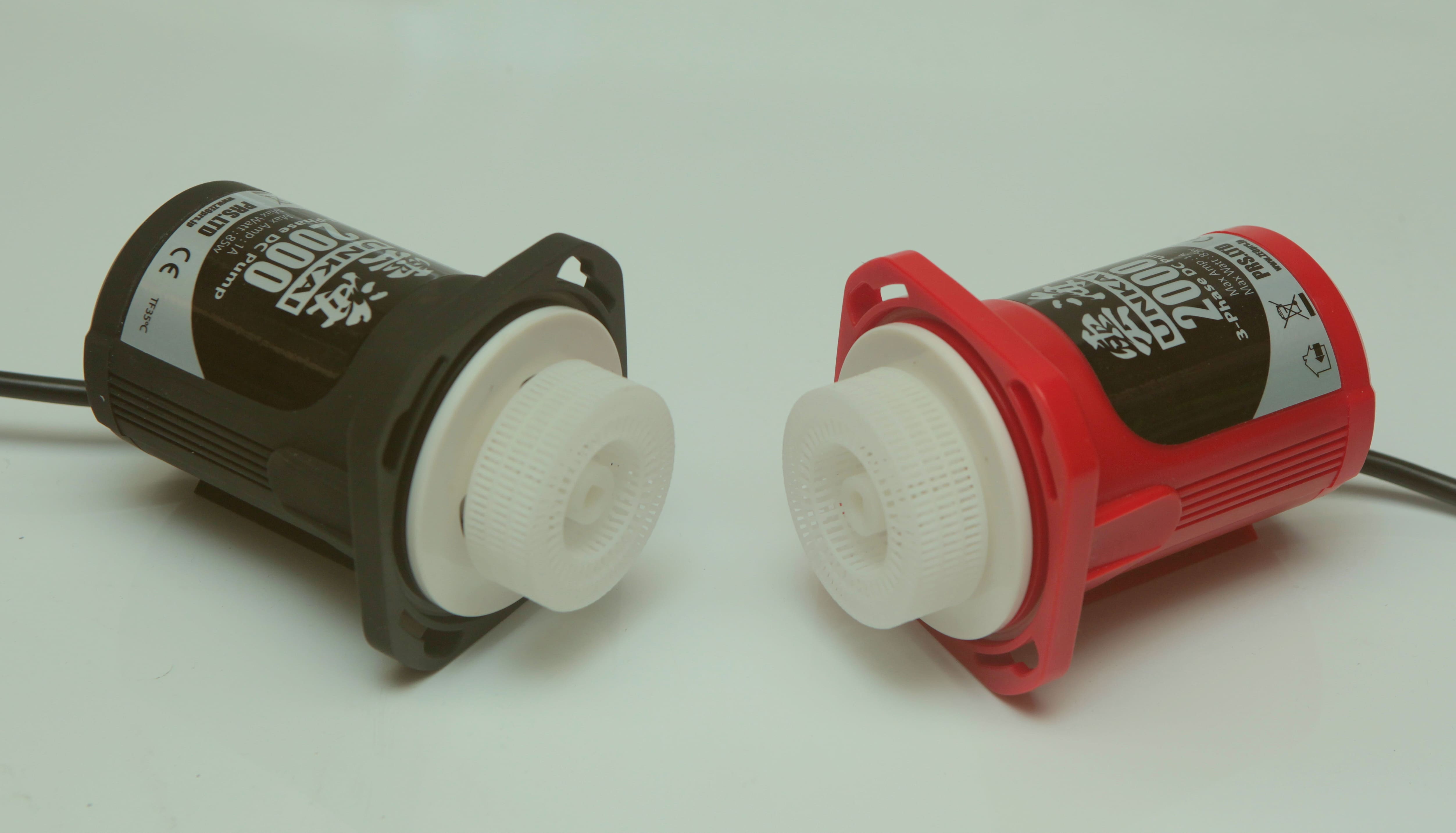

UNKAI(雲海）2000用 DCﾎﾟﾝﾌﾟ UNKAI2000 pump |
||
|
|
||
|

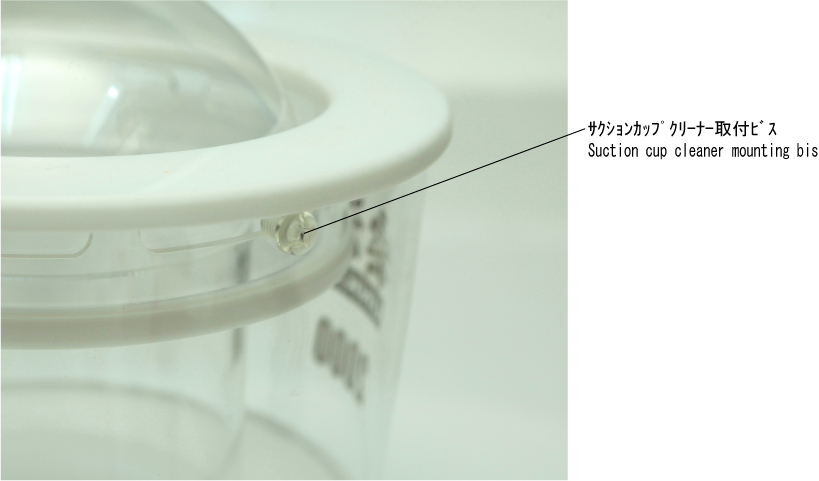

UNKAI2000用 ｻｸｼｮﾝｶｯﾌﾟｸﾘｰﾅｰ Suction cup cleaner |
||
|
|
||
|
|
||
|
|
